DU4系列数显电流表/电压表接线示例图（四种尺寸齐全）

DU4系列数显电流表/电压表接线示例，介绍DU4系列配互感器如何接线，配分流器如何接线，直接测量如何接线等。

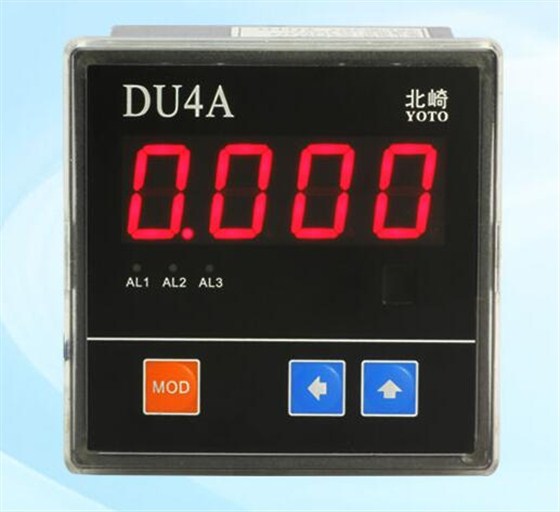

DU4系列数显电流表/电压表，分为四个尺寸，DU4D尺寸48*48mm，DU4尺寸48*96mm，DU4E尺寸72*72mm，DU4A尺寸96*96mm。下面是这四个尺寸的接线示例图。

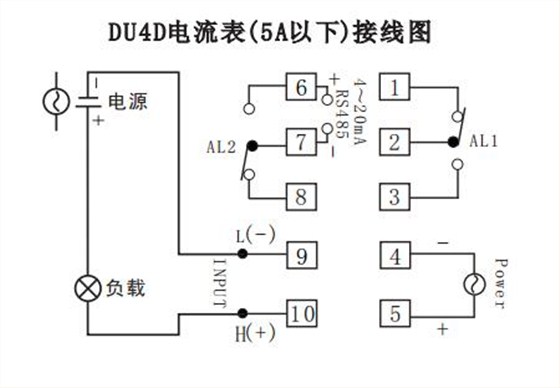

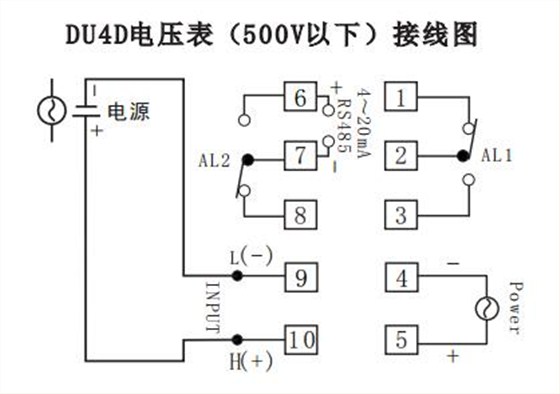

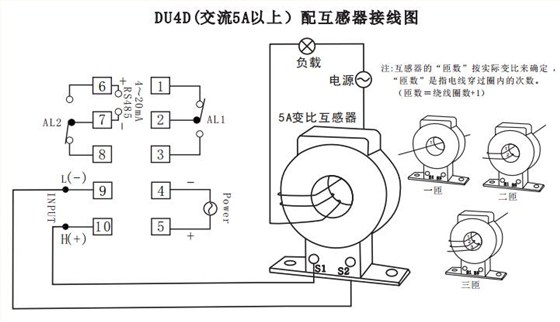

DU4D接线示例图

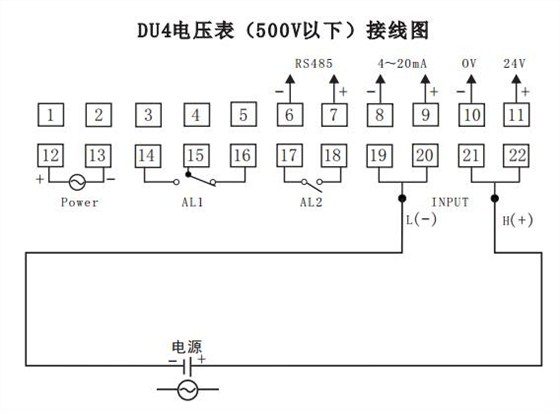

DU4接线示例图

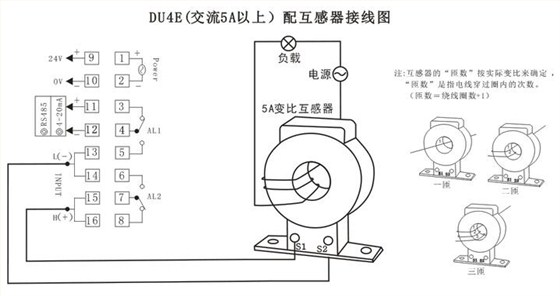

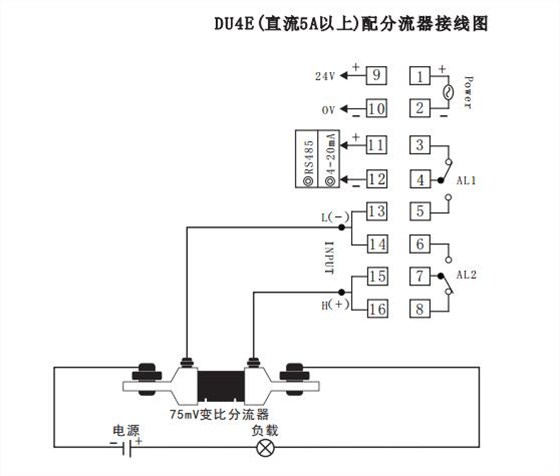

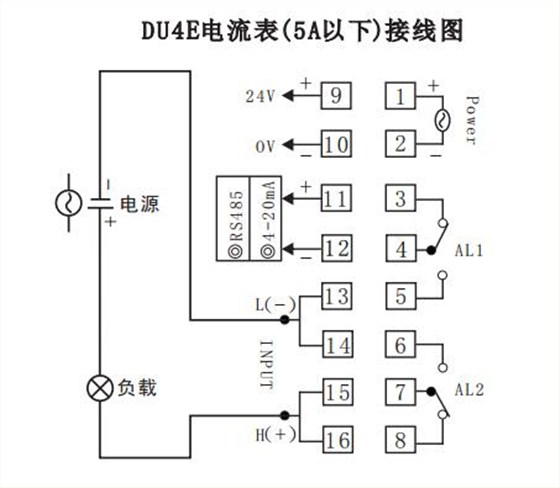

DU4E接线示例图

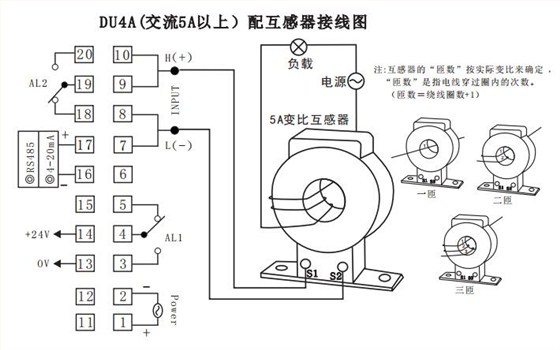

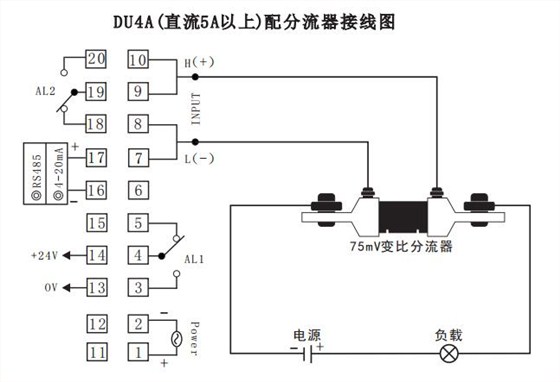

DU4A接线示例图
