ES系列-旋转编码器

1、多种圆柱结构选择:38、52、62、实心轴、空心轴、半空心轴
2、多种输出方式选择:电压输出、集电极开路输出、推拉输出、驱动器输出等
3、体积小巧,重量轻,弹性联接轴,安装方便,接线简单,经济实用,抗干扰能力强
4、脉冲数从10~5000cpr,广泛地适用于轻工、机械、纺织、电缆行业的测速、计长等
订购热线:0760-22112006
立即咨询

产品特点:

1、多种圆柱结构选择:38、52、62、实心轴、空心轴、半空心轴
2、多种输出方式选择:电压输出、集电极开路输出、推拉输出、驱动器输出等
3、体积小巧,重量轻,弹性联接轴,安装方便,接线简单,经济实用,抗干扰能力强
4、脉冲数从10~5000cpr,广泛地适用于轻工、机械、纺织、电缆行业的测速、计长等

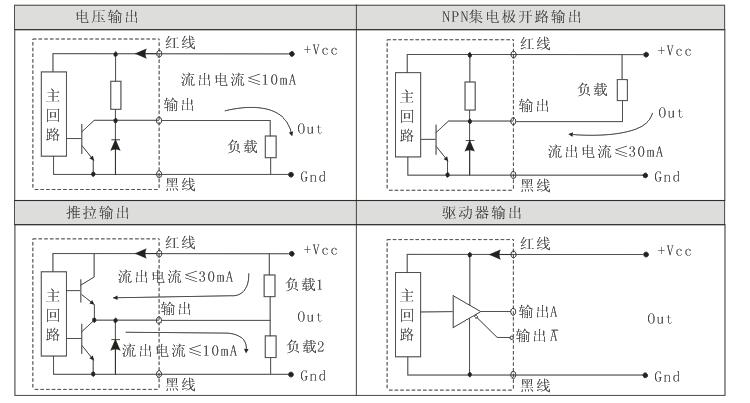

输出方式接线原理图

QQ截图20170215164931

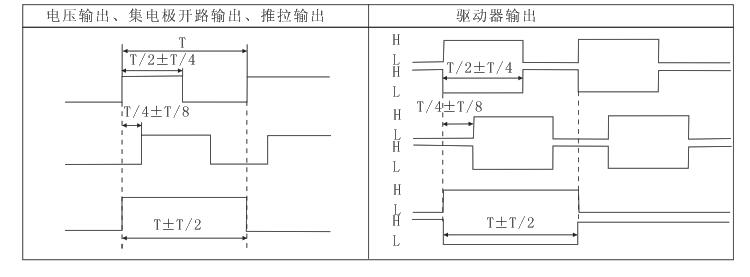

输出波形

QQ截图20170215164950


注意事项:

1、光电旋转编码器属于高精密仪器,安装时严禁敲击、摔打和碰撞,安装不当影响其的性能和寿命。

2、编码器实心轴与外部连接应避免刚性连接,而应采用弹性联轴器,避免用户轴的串动、跳动,

        造成编码器轴系和码盘的损坏。

3、安装空心轴与电机轴应是间隙配合,不能过紧或过松,定位键也不得过紧,严禁敲打打装入。
4、应保证编码器轴与用户输出轴的不同轴度< 0.02mm ,两轴线的偏角<1.5°
5、注意不要超过极限转速,如超过极限转速,信号可能会丢失。
6、务必接线正确,错误接线会导致内部电路损坏。
